ドライブレコーダーの素材 ◆ 2006,10,22, Sunday

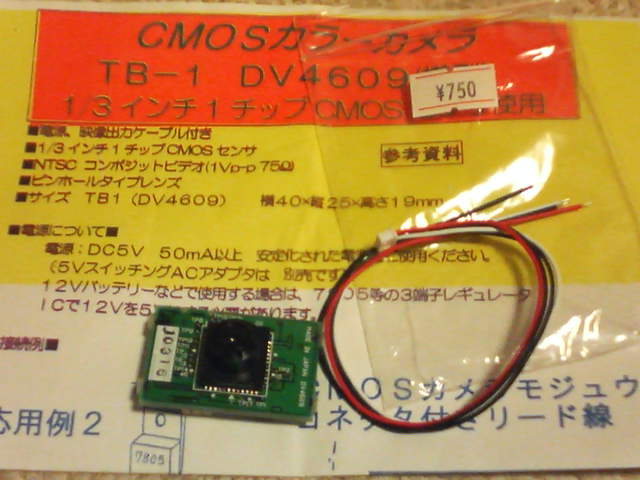

   先日書いたエントリーのドライブレコーダーを作ってみようと思い、必要な材料をそろえてみました。 写真左の『CE-VR1』はその中核となるリアルタイムMPEG4エンコーダー。それに、秋葉原のジャンパラで買ってきた1GBのコンパクトフラッシュ(2,780円)。とりあえず突っ込んで電源を入れてみたら、327分の映像が記録できるそうです。結構相性問題があるみたいなので心配していたのですが、安物でも大丈夫みたいですね。 真ん中の写真はもう一つの核となる部品、カメラです。秋葉原のガード下にある怪しげなパーツ屋で見てみると、CMOSカメラが5,000円＆CCDは1万円以上。 そこで、秋月電子で探してみたらありました！激安CMOSカメラが750円！これですよ。手作りにはこういうものが最適です！ そして最後は縁の下の力持ち的に大切な電源ユニットはJRCの7805Aです。それと、発振防止のコンデンサで合計70円。これだけで車のバッテリー(定格12V - 実際は14V程度)から安定した5Vを出力させることが出来ます。 これだけあれば、イグニッションに連動してカメラとエンコーダーの電源が入るので、あとは録画ボタンを押せば録画スタートです。 問題は激安CMOSの画質と、録画ボタンを押すのが面倒くさいくらいでしょうか。。。 しかし、それにはもう一つ解決方法があり、自動録画モードというのがあります。 このモードにしておくと、ビデオ信号が入力されると録画を開始し、入力がなくなると録画終了になるみたいなんです。 なので、エンコーダーをバッテリー直で常時通電させておけば、イグニッションと連動させたカメラがONした時に録画し、エンジンOFFで録画も終了と、理想的な動きをしてくれるような気がします。 それでもまだ待機時の消費電力という課題は残っているんですが… とりあえず作ってみてから考えますかぁ〜
